ZK5150数控立式钻床
简要描述:
数控钻床ZK5150数控立式钻床特点和用途:该系列数控立式钻床可完成钻、扩、铰、锪、攻丝等工序。适用于中小型板材、盘类、壳体类等复杂零件及模具的批量加工。 数控立式钻床基础件采用高强度树脂合金铸件,经多次时效处理消除应力,整体机身具有很高的稳定性和高刚度。工作台面及导轨面经过超音频淬火热处理,并由进口导轨磨床进行精密磨削,与导轨接触面经人工精密刮研和铲花,精度保持性极佳。
免费咨询:135-6323-9720
在线QQ :
  • 产品图片
  • 技术参数
  • 技术参数
  • 销售热线

ZK5150数控立式钻床特点和用途:该系列数控立式钻床可完成钻、扩、铰、锪、攻丝等工序。适用于中小型板材、盘类、壳体类等复杂零件及模具的批量加工。

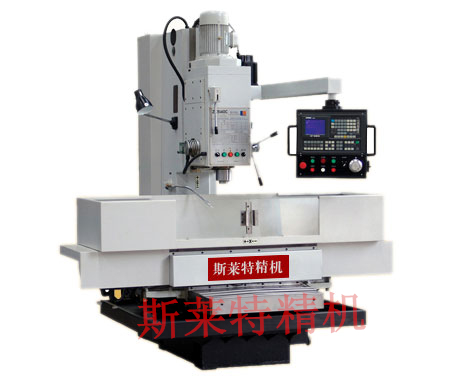

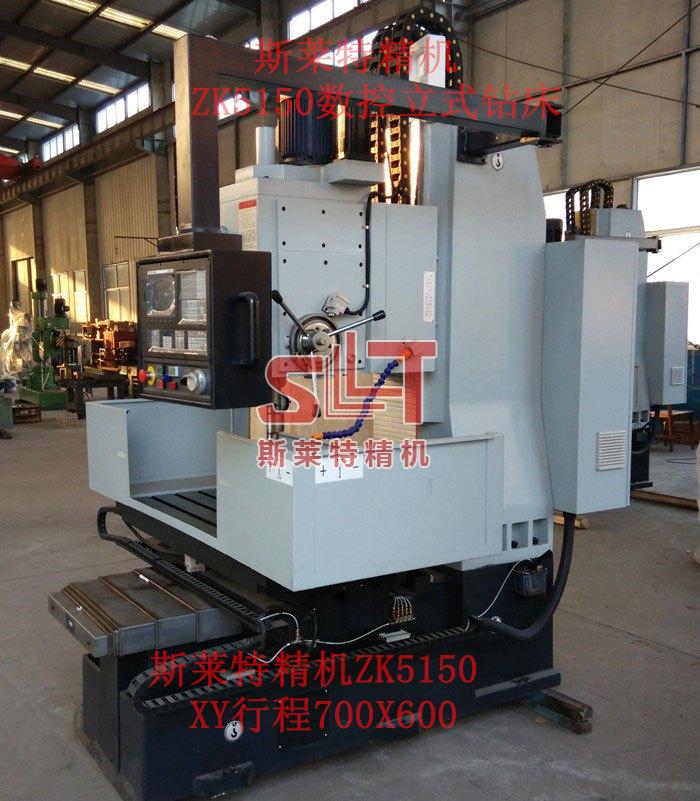

ZK5150数控立钻

数控立式钻床基础件采用高强度树脂合金铸件,经多次时效处理消除应力,整体机身具有很高的稳定性和高刚度。工作台面及导轨面经过超音频淬火热处理,并由进口导轨磨床进行精密磨削,与导轨接触面经人工精密刮研和铲花,精度保持性极佳。
工作台十字形,XY轴采用高精度滚珠丝杠传动,由伺服电机驱动。主轴Z轴进给采用大功率伺服电机驱动齿条传动,并由数控系统控制,实现强力切削进给。
主轴采用高刚度耐磨型合金结构钢材质,主轴经过调质淬硬渗碳处理,主轴套筒表面经深度淬火氮化处理,显著提高主轴的几何精度和径向刚度。
工作台移动采用高精度滚珠丝杠传动,与导轨的接触面贴附德国聚四氟乙烯耐磨片(贴塑导轨具有摩擦系数小,摩擦力仅为钢导轨的三分之一,进给平稳无爬行,灵敏度高,可支持和满足微量进给及补偿功能等要求),在重负荷下保持滑动轻巧,移位平稳,定位准确。该数控立式钻床Z轴自动回零功能,刀具自动补偿功能。


数控立式钻床具有以下特点:

1. 基础件采用高强度铸铁, 并经实效处理,确保精度的稳定性;

2. XY 轴为矩形滑动导轨, 淬硬磨削导轨与贴塑导轨相配合,承载能力强,减震性好。

3. XY 轴采用高精度滚珠丝杠,伺服电机与丝杠采用弹性联轴器直联,确保机床的定位精度。

4. 进给采用自动润滑泵润滑,主传动采用油泵强制润滑;

5. 主轴箱具有足够的功率和很广的变速范围。

6. 机床主轴进给扭矩大,可实现机动,手动进给转换。

7. 机床主轴箱可手动升降,以增加工件的加工空间范围。


ZK5150数控钻床价格

ZK5150数控立式钻床参数


ZK5150数控立式钻床参数

ZK5150

ZK5150

ZK5150

ZK5150

工作台尺寸

800X400

800X600

1200X600

1650X800

工作台行程

700X400

700X600

1000X600

1500X800

主轴行程范围

Z:250mm

Z:250mm

Z:250mm

Z:250mm

主轴箱行程(手动)

460mm

460mm

460mm

460mm

最大钻孔直径

50mm

50mm

50mm

50mm

T型槽宽

18mm

18mm

18mm

18mm

主轴锥孔

5#

5#

5#

5#

主轴转速/级数

31.5-1400/12

31.5-1400/12

31.5-1400/12

31.5-1400/12

主电动机功率

4KW

4KW

4KW

4KW

主轴端面至工作台面距离

65-665mm

65-665mm

65-665mm

65-665mm

主轴中心线至立柱导轨面距离

400mm

600mm

600mm

800mm

快速移动速度X/Y/Z米

X:15/Y:15/Z:5

X:15/Y:15/Z:5

X:15/Y:15/Z:5

X:15/Y:15/Z:5

数控系统CNC

国产

国产

国产

国产

主轴最大扭矩

350N.m

350N.m

350N.m

350N.m

最大进给抗力

16000N

16000N

16000N

16000N

定位精度

0.02mm

0.02mm

0.02mm

0.03mm

重复定位精度

0.01mm

0.01mm

0.01mm

0.015mm

净重

3000KG

3200KG

3500KG

4500KG
