卧式数控镗床TK611数控卧式镗床
简要描述:
该系列数控卧式镗床采用单立柱、侧挂箱的布局形式,主要特点是机床刚性强、结构对称,动态响应速度快,精度高、稳定性好。机床具备铣、钻、镗、铰、攻、锪等多种工序加工。零件一次装夹可高效、高精度的完成零件的四个面的多种工序的加工。
免费咨询:135-6323-9720
在线QQ :

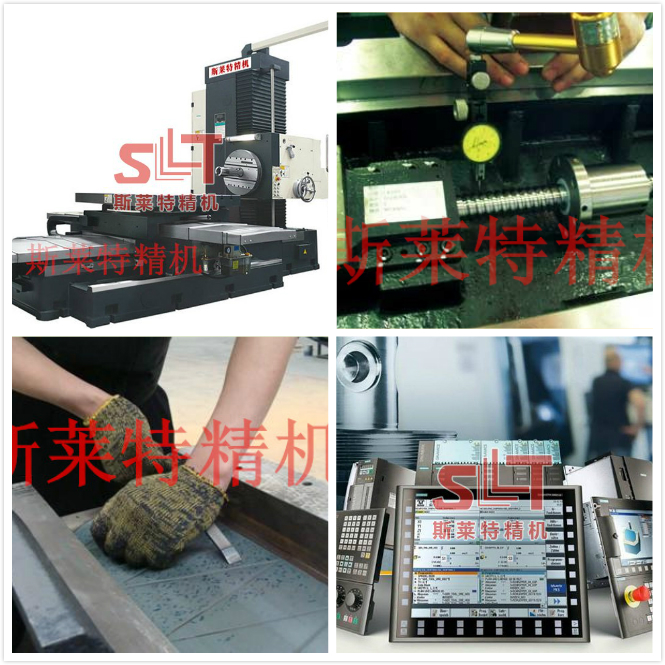

  • 产品图片
  • 技术参数
  • 技术参数
  • 销售热线

该系列数控卧式镗床采用单立柱、侧挂箱的布局形式,主要特点是机床刚性强、结构对称,动态响应速度快,精度高、稳定性好。机床具备铣、钻、镗、铰、攻、锪等多种工序加工。零件一次装夹可高效、高精度的完成零件的四个面的多种工序的加工。

适用于平面铣削和孔系加工。还可以进行曲面铣削。主轴箱端部设计有平旋盘径向刀架,能镗削尺寸较大的平面,车外圆端面及沟槽。工作台采用四点定位、手动回转的结构形式(可选择鼠牙盘结构数控转台360×1°分度)X、Y、Z 轴由数控系统控制,可实现三轴联动。

镗轴伸缩及平旋盘旋转采用伺服电机控制,可实现自动加工。X、Y、Z 轴采用矩形滑动导轨,聚四氟乙烯贴塑工艺,吸震性好,精度高。主轴箱采用自动平衡方式。主轴、平旋盘采用交流伺服电机控制。

卧式数控镗床



主要技术参数

单位

TK611数控卧式镗铣床



主轴直径

mm

Ф110



工作台纵向行程Z

mm

1350



工作台横向行程X

mm

1250



主轴箱垂直行程Y

mm

900



镗轴轴向行程W

mm

550



最大镗孔直径

mm

Ф240



最大钻孔直径

mm

Ф50



主轴的最大需用扭转力距

N.m

1100



工作台尺寸长Z宽X

mm

Z:1320 X:1010



工作台最大承重

kg

2500



主轴中心线至工作台距离

mm

5-905



主轴锥度



BT50



平旋盘最大加工直径

mm

630



平旋盘进给量范围

mm/min

0.2-330



快速进给速度(XYZ)

mm/min

5000



主轴转速范围

rpm

12-1100



平旋盘转速范围

rpm

4-130



进给量范围

mm/min

0.5-1000



主轴电机功率

KW

11/15



定位精度

mm

0.035全行程



重复定位精度

mm

0.018全行程



外形尺寸

mm

5375×2995×3035



整机重量

kg

12500







选择配置数控回转工作台:

工作台回转方式

数控旋转

数控分度工作台分度间隔(B轴)

数控分度工作台最高转速

5.5 rpm

数控分度工作台分度精度

10"

数控分度工作台重复分度精度

4"
