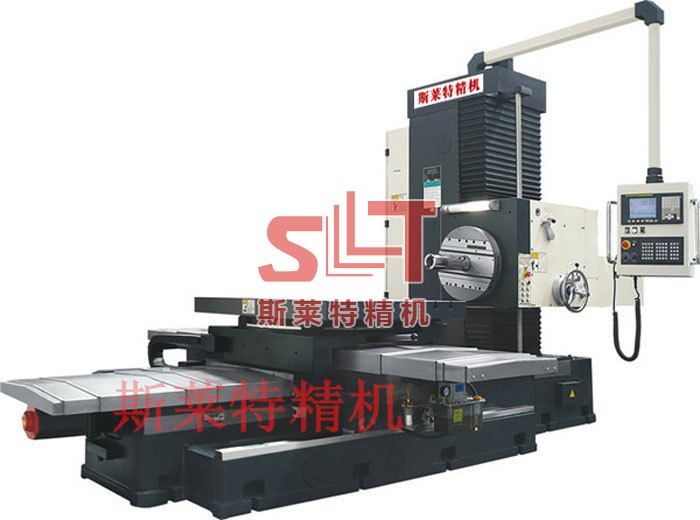

斯莱特精机TK系列数控卧式铣镗床采用单立柱、侧挂箱的布局形式，主要特点是机床刚性强、结构对称，动态响应速度快，精度高、稳定性好。机床具备铣、钻、镗、铰、攻、锪等多种工序加工。零件一次装夹可高效、高精度的完成零件的四个面的多种工序的加工。

适用于平面铣削和孔系加工。还可以进行曲面铣削。主轴箱端部设计有平旋盘径向刀架，能镗削尺寸较大的平面,车外圆端面及沟槽。工作台采用四点定位、手动回转的结构形式（可选择鼠牙盘结构数控转台360×1°分度）X、Y、Z 轴由数控系统控制，可实现三轴联动。

镗轴伸缩及平旋盘旋转采用伺服电机控制，可实现自动加工。X、Y、Z 轴采用矩形滑动导轨，聚四氟乙烯贴塑工艺吸震性好，进口滚珠丝杆传动精度高。主轴箱采用自动平衡方式。主轴、平旋盘采用交流伺服电机控制。

	主要技术参数	单位	TK611数控卧式铣镗床
	主轴直径	mm	Ф110
	工作台纵向行程Z	mm	1350
	工作台横向行程X	mm	1250
	主轴箱垂直行程Y	mm	900
	镗轴轴向行程W	mm	550
	最大镗孔直径	mm	Ф240
	最大钻孔直径	mm	Ф50
	主轴的最大需用扭转力距	N.m	1100
	工作台尺寸长Z宽X	mm	Z:1320 X:1010
	工作台最大承重	kg	2500
	主轴中心线至工作台距离	mm	5-905
	主轴锥度		BT50
	平旋盘最大加工直径	mm	630
	平旋盘进给量范围	mm/min	0.2-330
	快速进给速度(XYZ)	mm/min	5000
	主轴转速范围	rpm	12-1100
	平旋盘转速范围	rpm	4-130
	进给量范围	mm/min	0.5-1000
	主轴电机功率	KW	11/15
	定位精度	mm	0.035全行程
	重复定位精度	mm	0.018全行程
	外形尺寸	mm	5375×2995×3035
	整机重量	kg	12500
	选择配置数控回转工作台：
工作台回转方式			数控旋转
数控分度工作台分度间隔（B轴）			5°
数控分度工作台最高转速			5.5 rpm
数控分度工作台分度精度			10"
数控分度工作台重复分度精度			4"
