TV 系列加强了钻攻中心的价值，参阅了国内外各大厂商的优秀机型加以改善，高转速与高移动进给是最根本的需要 ，加大丝杆与线轨的标准，保证了高精度及高刚性。

1. 三轴快速进给48/60 米，大幅降低加工时间。

2. 高速伺服换刀，快速稳定，削减非加工时段。

3. 直联式高速主轴反应灵活、最高可4000 -6000转攻牙。

4. 立柱加高设计，预留加装第4 、5 轴空间。

5. 机台排屑选用后排式、有最好的排屑角度及超大流量的冲屑运转。

6. 立柱及底座共同的大跨距结构规划，高刚度机身、坚若磐石。

钻攻中心机床特性：

三轴选用台湾进口滚珠丝杆、直线导轨，具有高刚性、低噪音、低磨擦、高灵敏度，可提高加工速度及精度。

全系列机种皆选用台湾夹臂飞碟式刀库，前置式气压缸之规划，高稳定性，夹臂刀库快速准确，换刀时间最快可达1.2秒，除零件加工外， 非常适合铣比较小的孔短鼻主轴设计.

主轴短鼻端设计，将主轴电机传输功率发挥到极致，切削刚性特佳，提升了加工精度及延长主轴的使用寿命。

全封闭防护罩，在高速移动时保持流畅及低噪音，最大程度的隔绝切屑液及切屑，使线轨与丝杆的维护及使用寿命到达最好状态。

Z 轴选用无配重设计，调配伺服电机功率及提高Z 轴的驱动功能，达到高速及产品加工最佳表面光洁度。

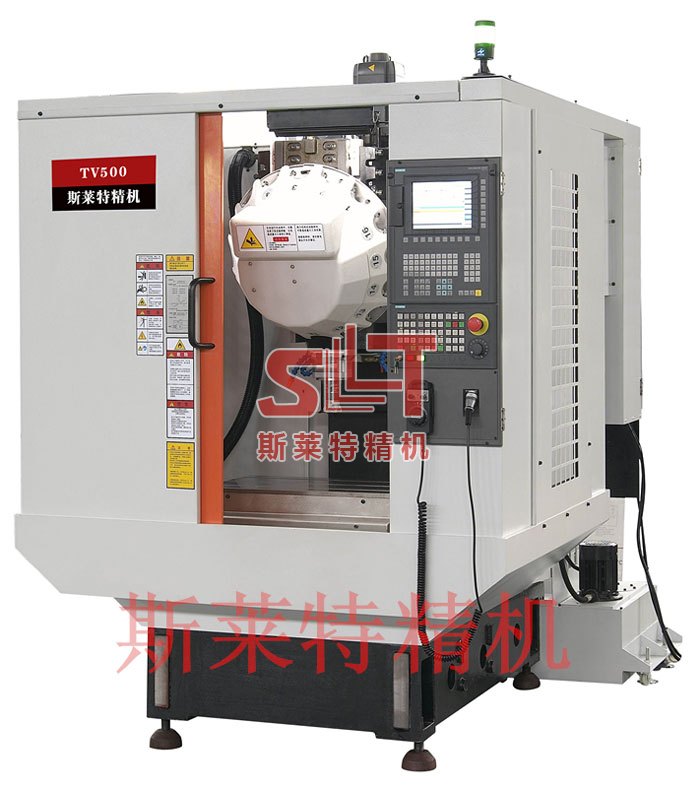

TV500/TV600钻攻中心参数:

机型	TV-500	TV-600
控制系统	西门子系统828D BASIC M / 三菱系统M70B / 发那科系统0I mateMD
行 程
X 轴行程	500 mm	600 mm
Y 轴行程	400 mm	400 mm
Z 轴行程	300 mm	350 mm
主轴鼻端到工作台间隔	150-450 mm	150-500 mm
主 轴
主轴规格	BT-30	BT-30
主轴传动方法	直联式	直联式
主轴转速	20,000/15,000/12,000 rpm	20,000/15,000/12,000rpm
主轴功率	3.7/5.5 kw	3.7/5.5 kw
进 给
X/Y/Z 轴快速进给	48 / 48 / 48 M/min	48 / 48 / 48 M/min
三轴滚珠丝杆 (mm)	ø32 / P16 / C3	ø32 / P16 / C3
三轴线性导轨 (P 级)	X / Y : 30mm  Z : 30mm
三轴传动方法	直驱式	直驱式
切削进给速度	1~10,000 mm/min	1~10,000 mm/min
工作台
工作台尺寸	600 x 400 mm	700 x 400 mm
T 型槽( 宽× 槽数× 距离)	3*14*125 mm	3*14*125 mm
工作台最大负载( 平均散布)	300 kg	350 kg
主动换刀体系
主动换刀形式	夹臂式	夹臂式
主动换刀数量	16 pcs	16 pcs
最大刀量	3 kgs	3 kgs
其 他
机床最大重量	2800 kg	3000 kg
机床尺度( 长x 宽x 高)	2100*1600*2750 mm	1800*2500*2300 mm
气压需要	6 kg	6 kg
电力需要	15 KVA	15 KVA
