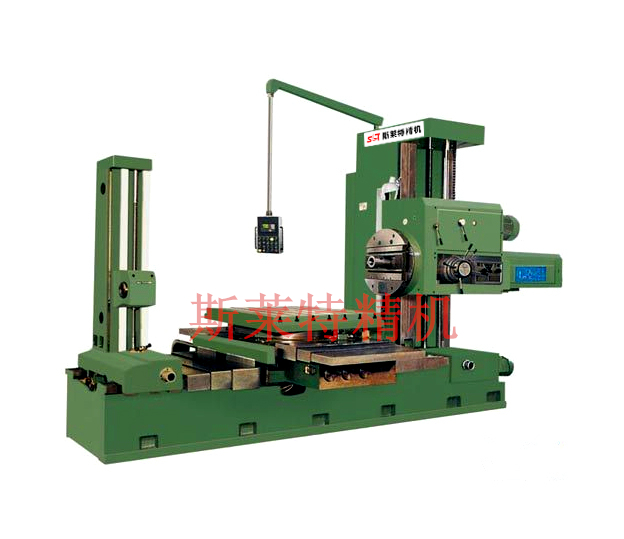

TPX6113卧式镗床
简要描述:
TPX6113卧式镗床|TPX6113镗床|TPX6113卧式铣镗床
免费咨询:0086-135 632 39720
在线QQ :

TPX6113卧式镗床

TPX6113卧式镗床主要技术参数:

工作台面积

1400×1600 mm

工作台承重

8000 kg

纵向行程(下滑座)z

1500 mm

横向行程(上滑座)x

1600 mm

回转速度

1.2 r/min

主轴直径

130 mm

主轴锥孔

公制80#

主轴箱行程y

1400 mm

主轴最大扭矩

3136 n.m

最大轴向抗力

31360 n

主电机功率(970r/min

15 kw

主轴行程w

900 mm

主轴中心到工作台面距离

0-1400 mm

主轴速度范围及级数

4- 800 r/min 24

平旋盘最大扭矩

4900 n.m

平旋盘刀架行程u

250 mm

平旋盘转速级数

2.5-125 r/min 18

主轴每转主轴、主轴箱、工作台进给范围、级数



当主轴4-200 r/min

0.05-8 mm/r 18

当主轴250-800 r/min

0.01-2 mm/r 18

平旋盘每转滑块、主轴箱、工作台纵横向进给范围级数

0.08-12.5 mm/r 18

主轴、主轴箱、工作台纵横向快速移动

2500 mm/min

测量系统读数精度 (xy、座标英国球栅)

0.005 mm

工作台4×90°定位精度

±6"

加工范围



钻孔

φ80 mm

平旋盘最大镗孔

φ800 mm

平旋盘车平面最大直径

φ860 mm

机床重量

24500 kg

外形尺寸(长××高)

6995×3647×3442 mm

电气容量

30 kva

快速移动电机功率(970r/min

5.5 kw

主轴箱液压系统电机功率(1400 r/min

1.5 kw

导轨润滑电机功率

60 w

工作台液压系统电机功率1400 r/min

0.75 kw

TPX6113型卧式铣镗床,本机床是万能性机床,可对箱体、壳体、机座等大型零件进行钻孔、镗孔、扩孔、铰孔、锪平面、铣平面、切槽、车螺纹等切削加工,广泛应用于能源、交通、重型、石化机械等行业,是加工箱体类零件的关键设备。

结构特点:机床总体布局为单立柱、侧挂箱、带固定式平旋盘;工作台在床身上进行纵、横向移动,机床具有很好的刚性、使用性和较大的加工范围。

TPX6113/2卧式镗床主轴系统采用优化设计,主轴为三点支承,具有刚性好、回转精度高的特点,主轴经过氮化处理,提高了硬度、增强了耐磨性、延长了使用寿命;

TPX6113/2卧式镗床设有悬挂式按钮站,操作集中,灵活方便。主运动、进给运动变速均采用液压预选变速转阀,节省了辅助时间,提高了加工效率;

主轴箱升降、工作台纵横向及回转运动的分配均采用电磁离合器操纵,其夹紧、松开采用液压控制,夹紧后具有机械自锁、夹紧可靠,减轻劳动强度,提高了机床的自动化程度;

前立柱导轨面,采用电接触表面加热自冷淬火、提高导轨硬度、延长使用寿命,上下滑座设有机械卸荷,防止低速爬行;

在进给箱和快速箱内分别设有保险离合器,当机床超负荷时,保险离合器即脱开,避免内部机构损坏;

凡不同时移动的部件均设有电气互锁装置、确保安全;

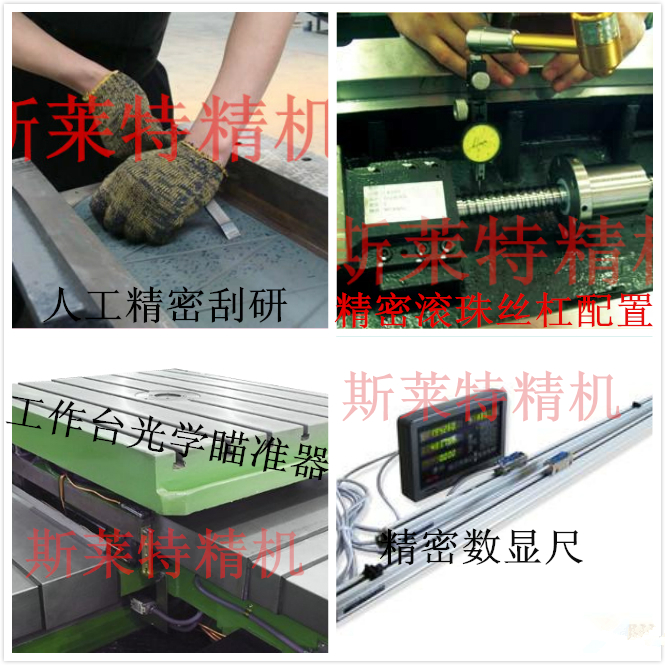

主轴箱升降和工作台横向移动两个座标采用英国球栅数显装置,该球栅尺为整体尺,无需拼接,易于安装、精度稳定,全封闭结构,能有效地防止油、冷却液、切屑等侵入,经久耐用,读数精度为0.005mm,根据用户要求z向也可安装球栅数显装置(另行付款);

x、z向导轨设有不锈钢拉板防护装置,保护导轨;

机床配有日本三菱plc,对机床电气进行控制;

TPX6113/2为加大行程型(后立柱为特供附件),x向行程2000mm、y向行程1800mm、z向行程2000mm,工作台载荷可达10000kg。
