钻攻一体两用机
简要描述:
钻攻一体机|钻攻两用机|钻攻一体机型号|钻攻两用机型号|钻攻一体机厂家|钻攻两用机厂家|钻攻一体机价格|钻攻两用机价格
免费咨询:135-6323-9720
在线QQ :
  • 产品图片
  • 技术参数
  • 技术参数
  • 销售热线

TV 系列加强了钻攻中心的价值,参阅了国内外各大厂商的优秀机型加以改善,高转速与高移动进给是最根本的需要 ,加大丝杆与线轨的标准,保证了高精度及高刚性。

1. 三轴快速进给48/60 米,大幅降低加工时间。

2. 高速伺服换刀,快速稳定,削减非加工时段。

3. 直联式高速主轴反应灵活、最高可4000 -6000转攻牙。

4. 立柱加高设计,预留加装第4 、5 轴空间。

5. 机台排屑选用后排式、有最好的排屑角度及超大流量的冲屑运转。

6. 立柱及底座共同的大跨距结构规划,高刚度机身、坚若磐石。

钻攻中心机

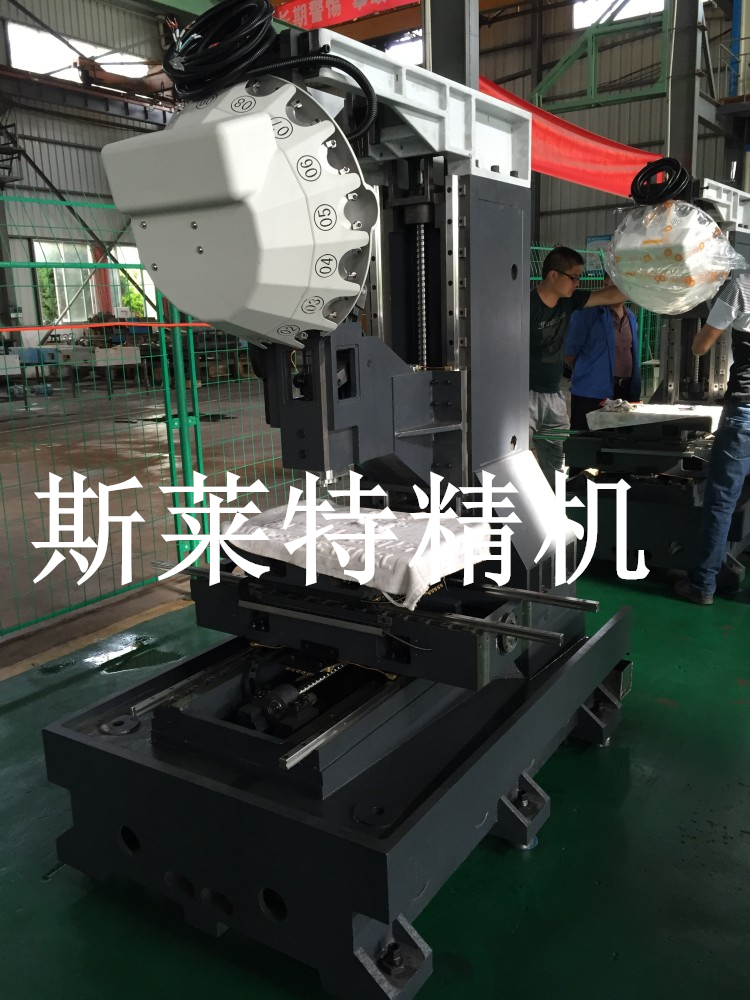

钻攻中心机床特性:

三轴选用台湾进口滚珠丝杆、直线导轨,具有高刚性、低噪音、低磨擦、高灵敏度,可提高加工速度及精度。

全系列机种皆选用台湾夹臂飞碟式刀库,前置式气压缸之规划,高稳定性,夹臂刀库快速准确,换刀时间最快可达1.2秒,除零件加工外, 非常适合铣比较小的孔短鼻主轴设计.

主轴短鼻端设计,将主轴电机传输功率发挥到极致,切削刚性特佳,提升了加工精度及延长主轴的使用寿命。

全封闭防护罩,在高速移动时保持流畅及低噪音,最大程度的隔绝切屑液及切屑,使线轨与丝杆的维护及使用寿命到达最好状态。

Z 轴选用无配重设计,调配伺服电机功率及提高Z 轴的驱动功能,达到高速及产品加工最佳表面光洁度。

斯莱特精机TV500钻攻一体机/TV600钻攻两用机参数:

机型

TV-500

TV-600

 控制系统

西门子系统828D BASIC M / 三菱系统M70B / 发那科系统0I mateMD

行 程

 X 轴行程

500 mm

600 mm

 Y 轴行程

400 mm

400 mm

 Z 轴行程

300 mm

350 mm

 主轴鼻端到工作台间隔

150-450 mm

150-500 mm

主 轴

 主轴规格

BT-30

BT-30

 主轴传动方法

直联式

直联式

 主轴转速

 20,000/15,000/12,000 rpm

 20,000/15,000/12,000rpm

 主轴功率

3.7/5.5 kw

3.7/5.5 kw

进 给

 X/Y/Z 轴快速进给

48 / 48 / 48 M/min

48 / 48 / 48 M/min

 三轴滚珠丝杆 (mm)

ø32 / P16 / C3

ø32 / P16 / C3

 三轴线性导轨 (P 级)

X / Y : 30mm  Z : 30mm

 三轴传动方法

直驱式

直驱式

 切削进给速度

1~10,000 mm/min

1~10,000 mm/min

工作台

 工作台尺寸

600 x 400 mm

700 x 400 mm

 T 型槽( 宽× 槽数× 距离)

3*14*125 mm

3*14*125 mm

 工作台最大负载( 平均散布)

300 kg

350 kg

主动换刀体系

 主动换刀形式

 夹臂式

 夹臂式

 主动换刀数量

16 pcs

16 pcs

 最大刀量

3 kgs

3 kgs

其 他

 机床最大重量

2800 kg

3000 kg

 机床尺度( 长x 宽x 高)

2100*1600*2750 mm

1800*2500*2300 mm

 气压需要

6 kg

6 kg

 电力需要

15 KVA

15 KVA

钻攻一体机

斯莱特精机钻攻一体机|钻攻两用机标准配置明细:

序 號

标准配置

产 地

1

西门子828D / 三菱M70 控制器

德国/日本

2

西门子 / 三菱 伺服驱动

德国/日本

3

主轴

台湾

4

上银/银泰 滾珠絲桿/导轨

台湾

5

三轴伸縮防护罩

台湾

6

集中式自动润滑系統

台湾

7

FAG/NSK 斜角滾珠進口轴承

德国/日本

8

联轴器

台湾/德国

9

操作面板單元

台湾

10

接触器/断路器

德国

11

电箱空调交换器

台资/中国

12

油冷机

台资/中国

13

主轴吹气裝置

台灣
