 当前位置:首页 - 加工中心 - 立式加工中心
XH715立式加工中心|XH716加工中心
简要描述:
立式加工中心主要用于加工板类、盘类件、壳体件、模具等精度高、工序多、形状复杂的零件,可在一次装夹中连续完成铣、钻、扩、铰、镗、攻丝及二维三维曲面,斜面的精确加工,加工实现程序化,缩短了生产周期,从而使用户获得良好的经济效益。
免费咨询:0086-135 632 39720
在线QQ :

立式加工中心主要用于加工板类、盘类件、壳体件、模具等精度高、工序多、形状复杂的零件,可在一次装夹中连续完成铣、钻、扩、铰、镗、攻丝及二维三维曲面,斜面的精确加工,加工实现程序化,缩短了生产周期,从而使用户获得良好的经济效益。
XH715加工中心

一.功能及特点说明
1机床总体布局

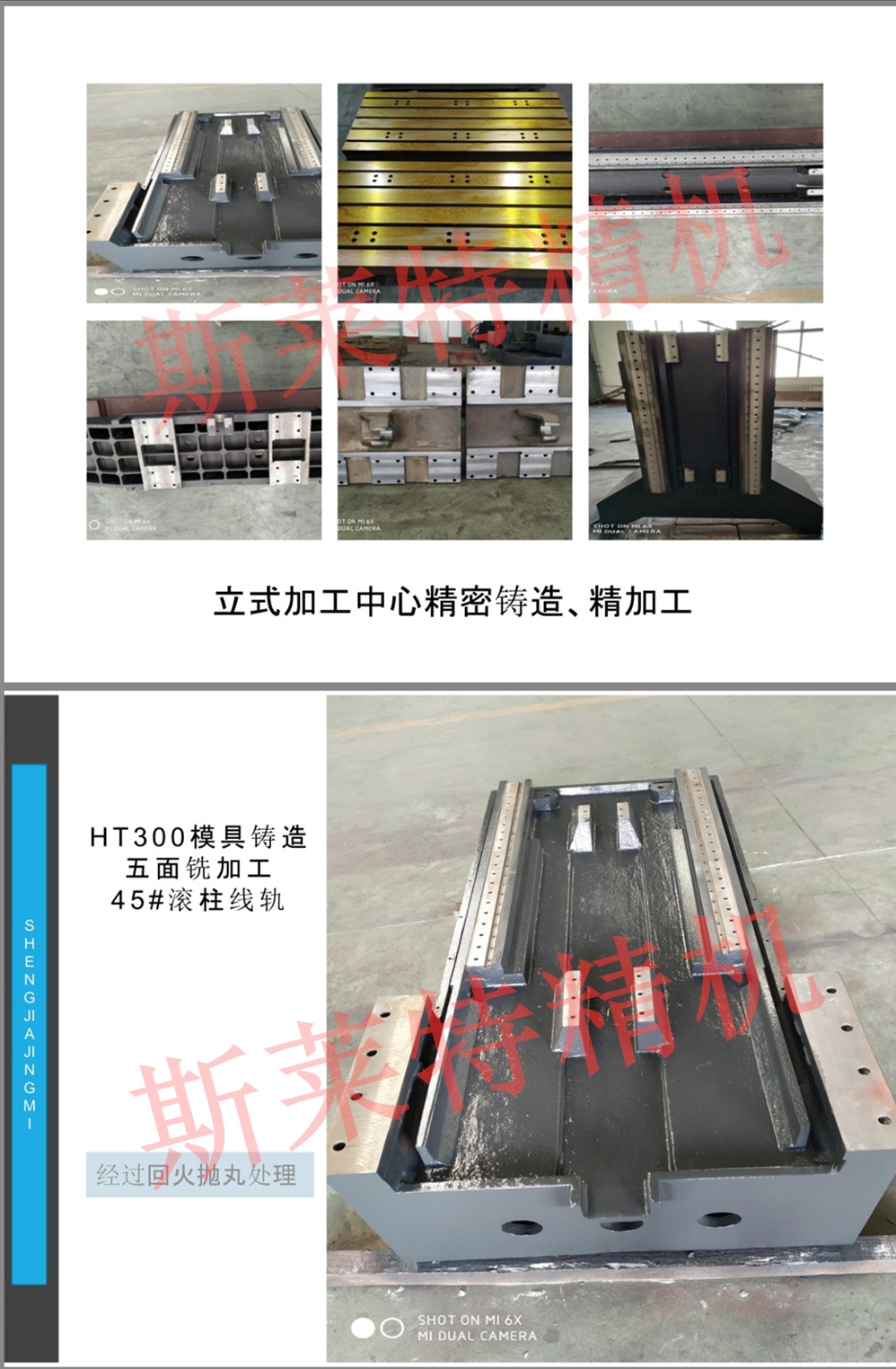

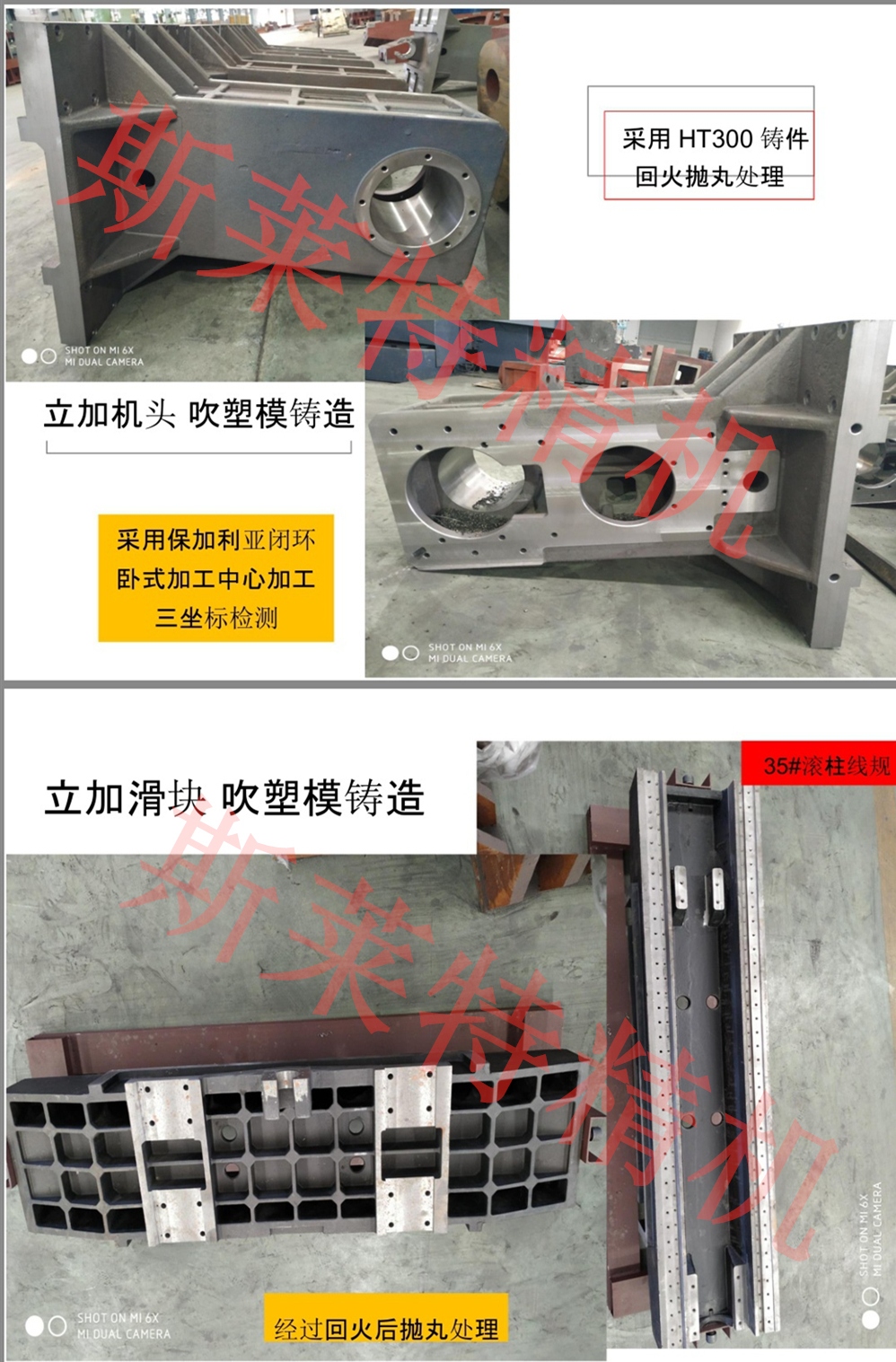

立式加工中心采用立式框架布局,床身、工作台、滑座、立柱、主轴箱等大件均采用HT300高强度孕育处理的树脂合金密烘铸铁,两次时效处理消除应力。这些大件均采用Pro/E和Ansys优化设计,提高大件和整机的刚度和稳定性,有效抑制了切削力引起的机床变形和振动。

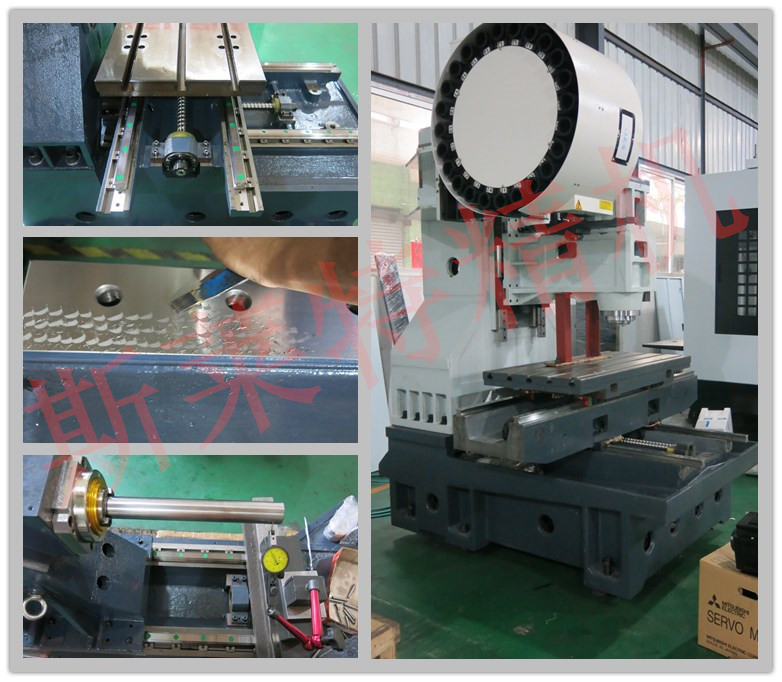

2机床导轨
加工中心机床导轨采用多次时效处理,不低于3mm的深度超音频淬火工艺,由进口导轨磨床精密磨削。导轨接触面经人工精密高布点刮研与铲花,并贴附进口聚四氟乙烯耐磨片,吸震性好,精度保持永久性稳定。
3运动系统
X、Y、Z轴导轨副采用滚动直线导轨,动静摩擦力小,灵敏度高,高速振动小,低速无爬行,定位精度高,伺服驱动性能优,提高机床的精度和精度稳定性。
X、Y、Z轴伺服电机经弹性联轴器与高精度滚珠丝杠直联,减少中间环节,实现无间隙传动,进给灵活、定位准确,传动精度高。
Z轴伺服电机带有自动抱闸功能,在断电的情况下,能够自动抱闸将电机轴抱紧,使之不能转动,起到安全保护的作用。主轴箱采用氮气自动平衡,升降运行平稳顺畅,上下反向响应灵敏,无冲击,减少伺服响应的滞后性,可以大幅度提高工件表面精度及表面粗糙度
4主轴单元
主轴单元采用台湾一线品牌厂家产品,具有高精度,高刚性。轴承采用P4级主轴专用轴承,整套主轴在恒温条件下组装完成后,均通过动平衡校正及跑合测试,提高了整套主轴的使用寿命及可靠性。
主轴在其转速范围内可实现无级调速,主轴采用电机内置编码器控制,可实现主轴定向和刚性攻丝功能。
5刀库
采用圆盘式刀库,安装在立柱侧面,换刀时刀盘由滚子凸轮机构驱动及定位,主轴到达换刀位置后,由机械手换刀装置(ATC)完成还刀和送刀,ATC为滚齿凸轮机构,经过预压后能够高速无噪音运转,使换刀过程快速准确。
6冷却系统
配备大流量冷却泵及大容量水箱,充分保证循环冷却,主轴箱端面配有冷却喷嘴,既可以水冷也可以风冷,并且随意切换,冷却过程可以通过M代码或控制面板进行控制。配置清洁气枪,用来清洁机床。
7气动系统
气动三联件能够过滤气源中的杂质和水分,防止不纯净的气体对机床部件损伤和腐蚀。电磁阀组通过PLC程序控制,保证主轴松刀、主轴中心吹气、主轴夹刀、主轴风冷等动作能够快速准确的完成。
8机床防护
机床采用符合安全标准的防护间,既防止冷却液飞溅、又保证操作安全、外观宜人。机床各导轨均有防护罩,防止切屑、冷却液进入机床内部、使导轨和滚珠丝杠免受磨损和腐蚀。
9润滑系统
导轨、滚珠丝杠副均采用中央集中自动稀油润滑,各个节点配有定量式分油器,定时定量向各润滑部位注油,保证各滑动面均匀润滑,有效的减少了摩擦阻力,提高了运动精度,保证了滚珠丝杠副和导轨的使用寿命。
10排屑系统
加工过程中产生的铁屑直接落到防护间上,防护内部斜面结构使得铁屑很顺利的滑落到排屑槽里,然后通过螺旋排屑器将铁屑输送到接屑小车里,简单实用而且经济性好。

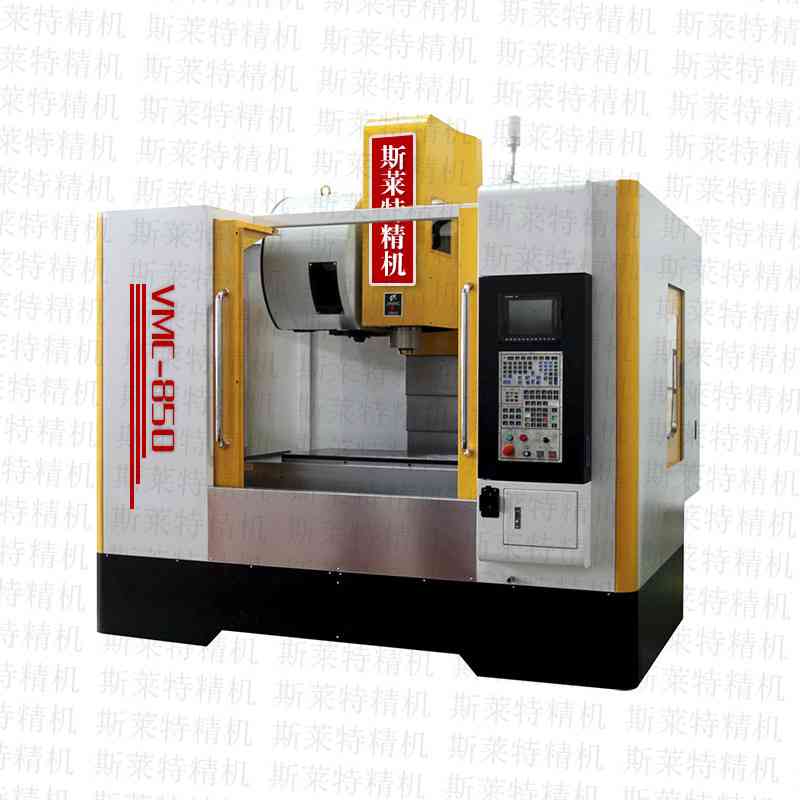

XH715立式加工中心

XH715加工中心

XH715/VMC850加工中心,XH716/VMC1060立式加工中心参数

加工中心型号:

XH715/VMC850

XH716/VMC1060

工作台面积

1000mmX500mm

1300mmX600mm

T型槽

5-18H8

5-18H8

左右行程(X轴)

800mm

1000mm

前后行程(Y轴)

500mm

600mm

上下行程(Z轴)

500mm

600mm

主轴中心至立柱导轨距离

575mm

660mm

主轴端面至工作台面距离

110-610

180-610

主轴锥度

BT40

BT50

主轴锥孔/拉钉

BT40

BT50

主轴功率(基本配置)

7.5 KW(主轴伺服)

11KW(主轴伺服)

最高转速(基本配置)

8000rpm

8000rpm

最高进给速度

6000mm/min

6000mm/min

快速移动速度(X/Y/Z)

16000mm/min

16000mm/min

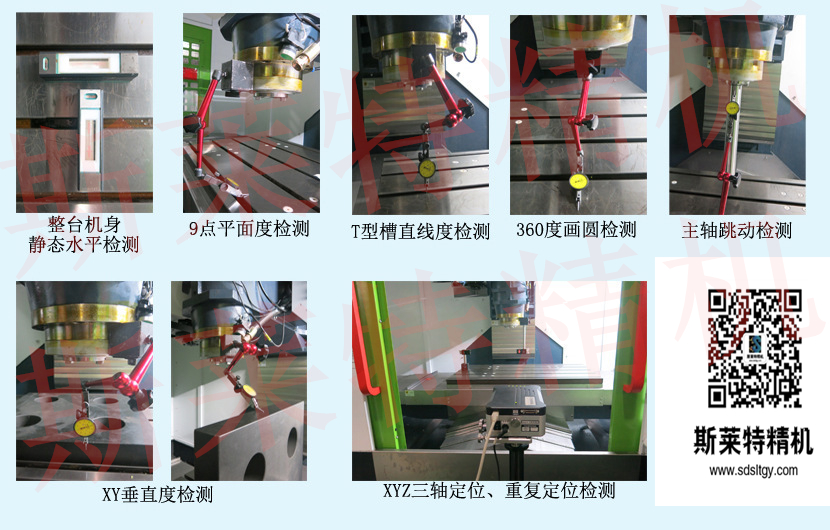

定位精度(X、Y、Z)

半闭环0.015整机

全闭环0.01整机

半闭环0.018整机

全闭环0.012整机

重复定位精度(X、Y、Z)

半闭环0.008整机

全闭环0.005整机

半闭环0.01整机

全闭环0.006整机

长X宽X高

2700X2350X2630mm3

3500X3000X2950mm3

工作台最大承载重量

500Kg

600Kg

机床重量

5200Kg

8000Kg

XH717/VMC1370加工中心,XH718/VMC1580立式加工中心参数:

加工中心型号

XH717/VMC1370

XH718/VMC1580

工作台面积

1500mmX700mm

1700mmX800mm

T型槽

5-18H8

5-18H8

左右行程(X轴)

1300mm

1500mm

前后行程(Y轴)

700mm

800mm

上下行程(Z轴)

700mm

700mm

主轴中心至立柱导轨距离

800mm

850mm

主轴端面至工作台面距离

160-860

170-870

主轴锥度

BT50

BT50

主轴锥孔/拉钉

BT50

BT50

主轴功率(基本配置)

15KW(主轴伺服)

18.5KW(主轴伺服)

最高转速(基本配置)

8000rpm

8000rpm

最高进给速度

6000mm/min

6000mm/min

快速移动速度(X/Y/Z)

16000mm/min

16000mm/min

定位精度mm(X、Y、Z)

半闭环0.025整机

全闭环0.015整机

半闭环0.035整机

全闭环0.018整机

重复定位精度mm(X、Y、Z)

半闭环0.015整机

全闭环0.008整机

半闭环0.035整机

全闭环0.01整机

长X宽X高

3900X3200X3000mm3

4300X3300X3500mm3

工作台最大承载重量

700Kg

1500Kg

机床重量

9000Kg

13000Kg

斯莱特立式加工中心主要配置:

床身

孕育合金铸铁,多次时效处理

滚珠丝杠

台湾银泰PMI(双螺母预拉伸机构)

滚珠丝杠螺母

台湾银泰PMI

滚珠丝杠轴承

日本 NSK

联轴器

台德合资

主轴

台湾罗弈/普森8000RPM

直线导轨

台湾上银

数控系统

国产标配,可选发那科、三菱、西门子

刀库、换刀系统

台湾圆盘刀库24T、台湾打刀缸

导轨防护

不锈钢全防护

伺服电机

国产标配,可选发那科、三菱、西门子

手持遥控单元

进口

行程开关

德国巴鲁夫

通讯接口

标准RS232接口

斯莱特精机立式加工中心标准配置:

数控系统

国产广数、国产华中、国产凯恩帝、台湾新代、台湾宝元

台湾进口主轴

台湾罗弈、台湾普森、台湾旭泰、<8000转皮带传动>

台湾滚珠丝杆

台湾银泰

台湾直线导轨

台湾上银

台湾圆盘刀库

台湾圣杰、台湾首轮、台湾德大

主轴箱平衡

国产氮气自助平衡缸




斯莱特精机立式加工中心选择配置:

数控系统

日本三菱、日本发那科、德国西门子、德国海德汉

进口高速主轴

进口品牌直连式10000/12000/15000转/内藏式20000转

进口机械主轴

齿轮机械主轴6000转8000转

主轴冷却方式

主轴油冷、主轴环喷、主轴中心出水

德国瑞士丝杠

德国进口定制、瑞士进口定制

数控光栅尺

意大利进口、德国进口、美国进口

机床轴数

配置数控第四轴、数控第五轴
